Светодиод SMD 5050 RGB WS2812B Star BIN1

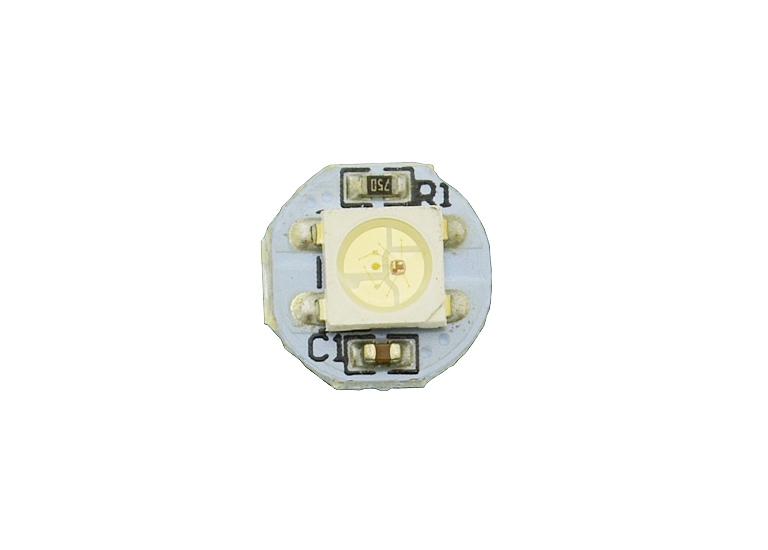

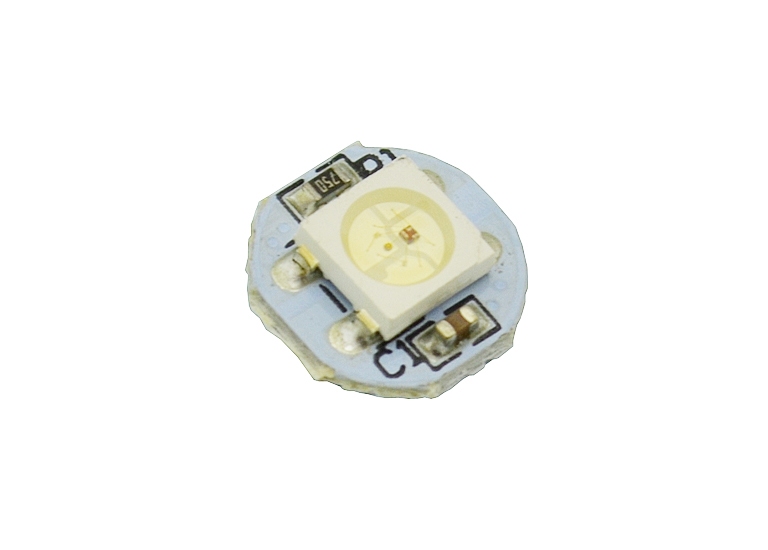

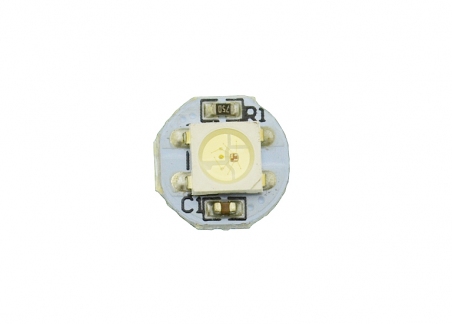

Светодиод SMD 5050 RGB WS2812B Star BIN1 включает в себя подложку диаметром 10 мм, на которой размешен корпус с тремя управляемыми светодиодами (красный, зеленый и синий). Они имеют последовательное подключение и управляются микроконтроллером на основе микросхемы WS2812B. Каждый пиксель имеет 256 уровней ярости. Подключение к светодиоду выполняется с обратной стороны на контактные площадки с помощью пайки. Рабочее напряжение от 3,5 до 5,5 вольт.
Передача сигнала осуществляется без искажения информация, поэтому на дисплеях с данных светодиодов изменение цвета и ярости проходит с частотой не менее 400 значений в секунду. Частота обновлений 30 fps. Скорость передачи данных 800 Kbps.

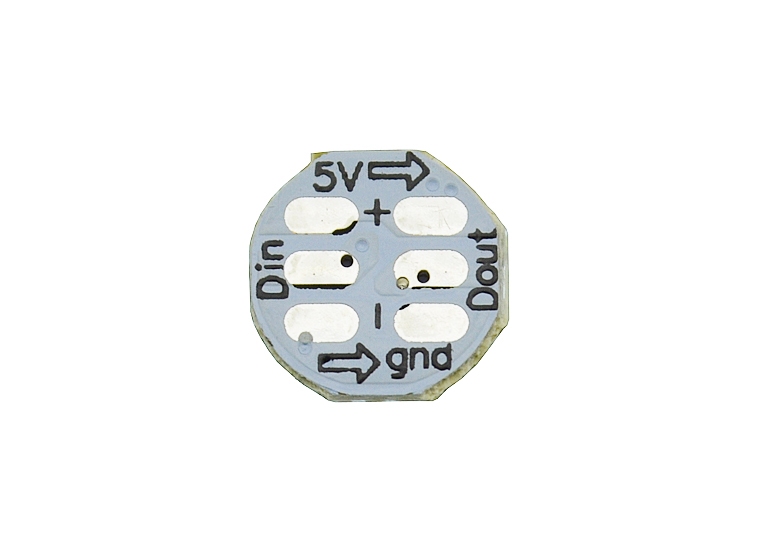

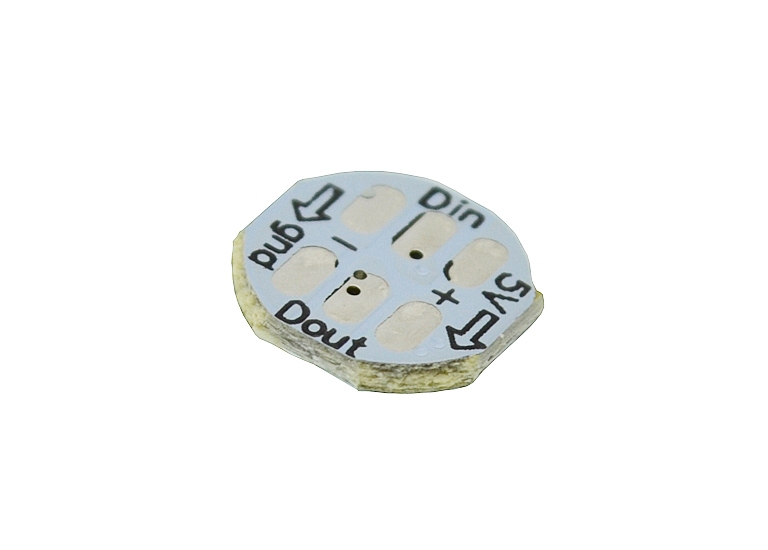

Для правильного подключение данного SMD светодиода необходимо соблюдать полярность и направления сигнала. С обратной стороны подложки размещены входные (in) и выходные () контактные площадки с обозначением направления сигнала в виде стрелки.
Светодиоды SMD 5050 RGB на основе управляющей микросхемы WS2812B широко применяются для создания красочных подсветок, гирлянд, led экранов, бегущих досок, рекламных вывесок.
