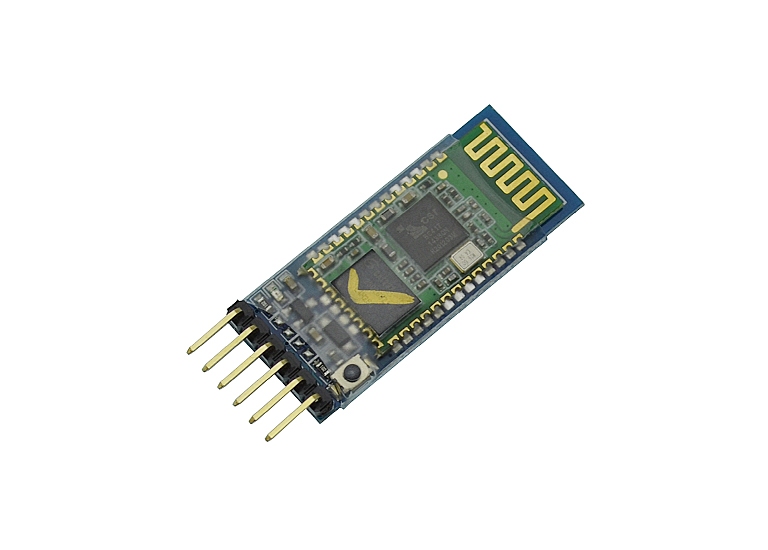

Модуль Bluetooth HC-05

Модуль Bluetooth HC-05

Модуль Bluetooth HC-05 предназначен для организации двухсторонней связи по протоколу Bluetooth. Bluetooth является популярным типом связи между устройствами на коротких дистанциях. Особенностью передачи данных по Bluetooth является устойчивость к широкополосным помехам. Данный модуль можно использовать для управления роботами, освещением и прочими устройствами на расстоянии.

Bluetooth HC-05 имеет возможность работать в ведомом и ведущем режимах. Благодаря этим двум режимам модуль может самостоятельно обнаружить и наладить связь с устройством. Модуль Bluetooth HC-05 спроектирован на основе микросхемы CSR BC417, которая поддерживает связь Bluetooth версии 2.0. Скорость передачи данных модуля составляет до 3 Мбит/c.

Плата модуля имеет 6 выводов:

• EN - выключение модуля. При подаче логической единицы на данный вывод модуль выключается;
• VCC - питание модуля напряжением 3,3 В;
• GND - «земля»;
• TXD - вывод, который принимает данные (UART);
• RXD - контакт для отправки данных (UART);
• STATE - индикатор состояния. В процессе установки связи модуля светодиод мигает, а при установленной связи индикатор горит.

Управлять модулем можно с помощью AT-команд. АТ-команды - это набор инструкций, при получении которых, модуль выполняет определенные действия. Режим AT-команд подключается к микроконтроллерному устройству с помощью вывода микросхемы KEY. На плате нет отдельного вывода KEY, поэтому подключить его можно с помощью провода, подпаяв его к ножке микросхемы, которая отвечает за этот вывод.Подавать питание на модуль можно как от внешнего источника питания, так и от платформы Arduino. Напряжение питания модуля составляет 3,3 В.

Технические характеристики
